Technologie de biopurification de nouvelle génération : théorie fondamentale, attributs clés et applications industrielles de la chromatographie sur membrane

I. Qu'est-ce que la chromatographie sur membrane ?

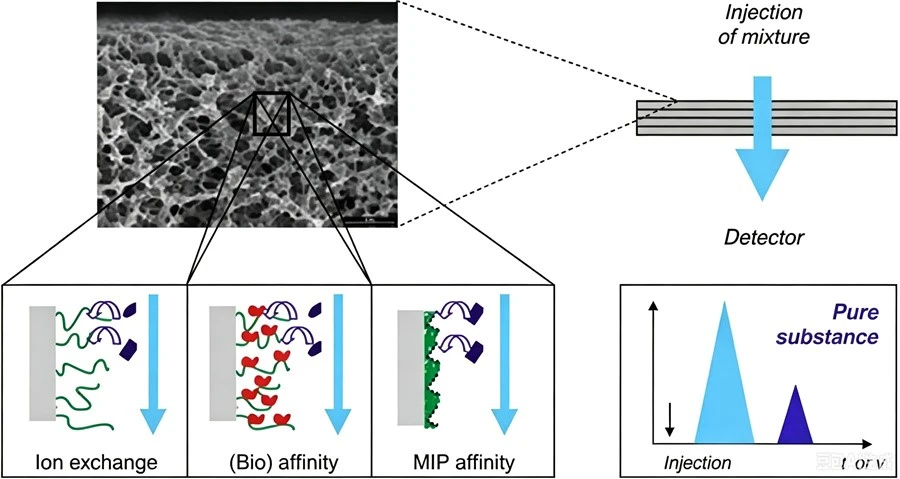

La chromatographie sur membrane utilise des membranes de séparation poreuses comme support chromatographique, avec des ligands spécifiques immobilisés à la surface de la membrane. En s'appuyant sur un transfert de masse dominé par la convection-plutôt que sur le transfert de masse limité par diffusion-de la chromatographie traditionnelle à base de résine-, il permet des débits élevés, une haute résolution, une évolutivité facile, une faible perte de charge et un biotraitement-à usage unique pour la purification des biomolécules.

Conclusion clé : La chromatographie sur membrane est une technologie de purification très efficace basée sur un transfert de masse dominé par la convection-.

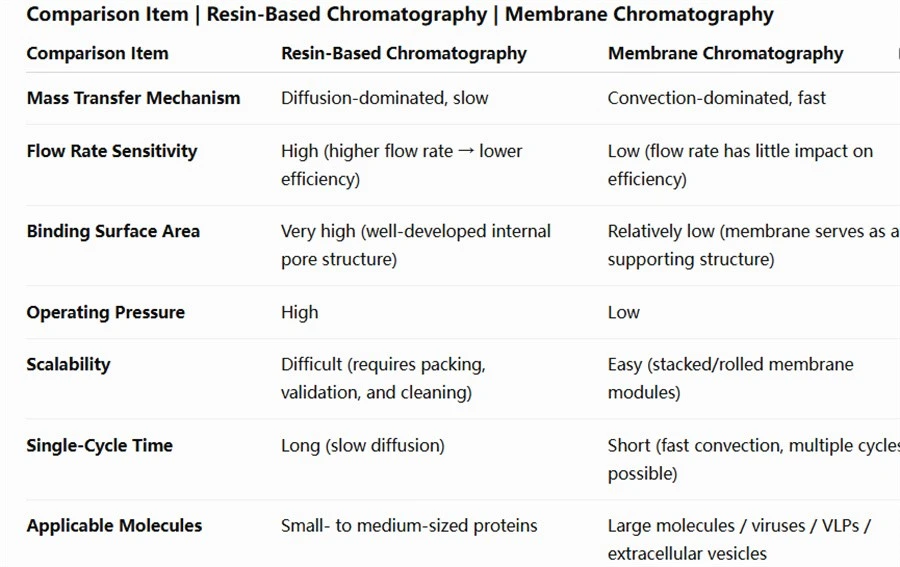

II. Différences entre la chromatographie sur membrane et la chromatographie en lit-en pack à base de résine-

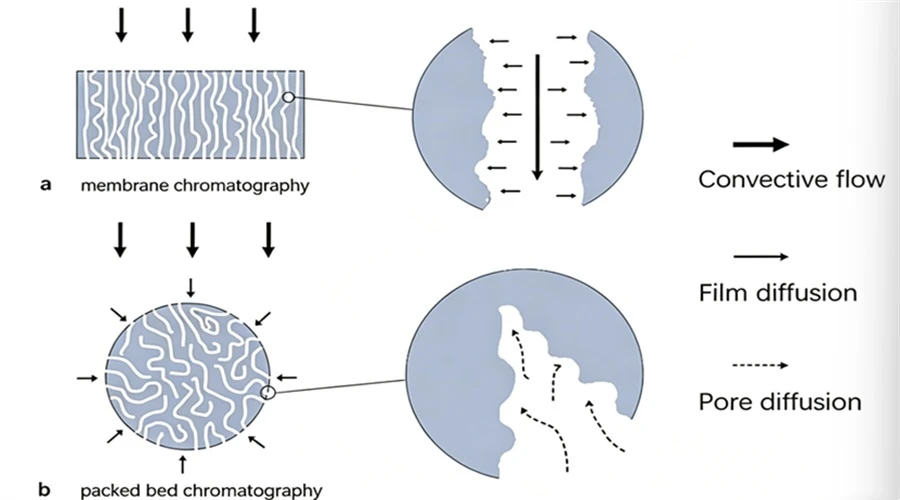

Différence fondamentale dans le transfert de masse

• Chromatographie sur lit garni de résine-à base de- : les pores à l'intérieur des particules de résine sont des pores-de cul-de-sac, ce qui entraîne une diffusion extrêmement lente des grosses molécules. À mesure que le débit augmente, la résolution et la capacité de liaison diminuent fortement.
• Chromatographie sur membrane : les pores de la membrane sont principalement traversants-, permettant aux solutés d'être transportés directement par convection vers les sites de liaison sur les parois des pores. Par conséquent, le débit a peu d’effet sur la résolution et la capacité de liaison.







III. Innovations en chromatographie sur membrane :-percées tridimensionnelles dans les matériaux, les modules et les processus

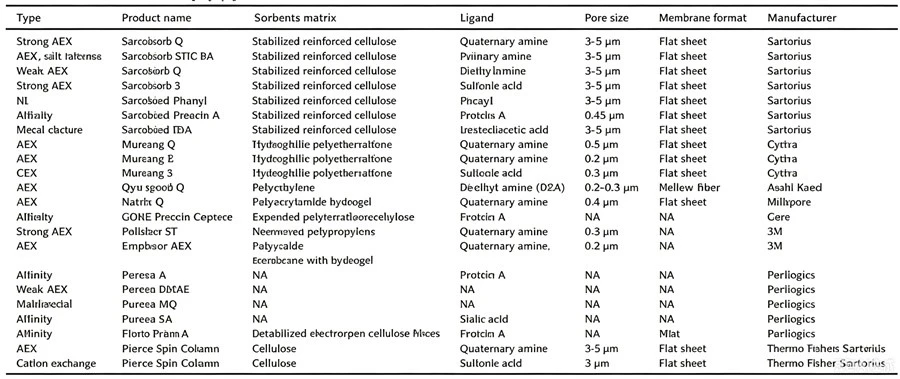

1. Innovations dans les matériaux membranaires (Matrice + Ligand + Couplage)

Matrice:

• Naturel : cellulose, polysaccharides.
• Synthétique : nylon, PES, PTFE.
• Nouveauté : nanofibres, fibres d'agarose (surface spécifique élevée).

Ligands :

• Échange d'ions (le plus mature) : groupes ammonium quaternaire (AEX), groupes acide sulfonique (CEX).
• Affinité : Protéine A/G, ligands peptidiques, chélation des métaux (IDA), colorants, aptamères.
• Hydrophobe : groupes phényle, alkyle.

Technologies de couplage :Pour les matrices membranaires comportant des sites réactifs à la surface de la membrane :

Les ligands pré-synthétisés peuvent être directement couplés à la surface de la membrane.

La polymérisation peut être initiée directement à la surface de la membrane. Par exemple, des membranes échangeuses de cations-et des membranes de chromatographie en mode mixte-peuvent être préparées par polymérisation radicalaire par transfert d'atomes (ATRP). Cette approche de couplage peut fournir une capacité de liaison relativement élevée.

Pour les matrices membranaires sans sites réactifs disponibles à la surface de la membrane, des méthodes d'activation appropriées peuvent être utilisées pour introduire des sites réactifs. Par exemple, une matrice membranaire recouverte de dopamine- peut réagir avec des ligands contenant du thiol- et de l'amino- via des réactions d'addition de Michael et de base de Schiff.

Bras d'espacement :
L'introduction de bras espaceurs entre la matrice membranaire et les ligands peut améliorer l'accessibilité des molécules cibles aux ligands. Des bras espaceurs appropriés peuvent également augmenter la densité du ligand et améliorer l'efficacité de l'utilisation du ligand pendant le processus de séparation.





2. Innovations dans la conception de modules (trois configurations principales + nouvelles conceptions)

• Type de disque empilé (produits de laboratoire) :Les feuilles de membrane sont empilées ensemble, formant une structure semblable à une courte colonne. Il est facile à mettre à l'échelle, mais la répartition du champ de flux-est relativement inégale.

• Type à flux radial (conception industrielle grand public) :La membrane est enroulée autour d'une colonne centrale. Il convient aux applications à flux-through (élimination des impuretés), mais ne convient pas aux applications de liaison-et-d'élution.





3. Optimisation des processus (traitement continu + débit élevé + fonctionnement intelligent)

• Modes de fonctionnement :Écouler-à travers (élimination des impuretés) et lier-et-éluer (capture de la cible).
• Chromatographie continue :Les technologies de chromatographie continue multi-colonnes, telles que la chromatographie à lit mobile simulé (SMB) et la chromatographie périodique à contre-courant-(PCC), peuvent augmenter la productivité tout en réduisant la consommation de tampon.
• Criblage à haut débit :Les modules à membrane miniaturisés avec des débits élevés permettent une optimisation rapide et à haut débit (par exemple, chromatographie sur membrane sur plaque à 96 puits) de paramètres tels que le pH et la concentration en sel, tout en minimisant la consommation d'échantillons.



• IV. Perspectives d'application : se concentrer sur les macromolécules et les produits biologiques de nouvelle-génération
• La chromatographie sur membrane remplace progressivement certaines étapes de chromatographie à base de résine-dans les processus conventionnels de purification des protéines, tels que les anticorps monoclonaux et les protéines de fusion. Il offre également des avantages uniques dans la purification des produits biopharmaceutiques de nouvelle-génération :
• Protéines macromoléculaires :Anticorps monoclonaux (150 kDa), protéines PEGylées (taille moléculaire × 10) et protéines de pointe du SRAS-CoV-2 (multimériques). Des débits et des rendements élevés rendent la chromatographie sur membrane bien adaptée à l'intensification des processus en aval.





• Acides nucléiques :ADN plasmidique et ARNm (la chromatographie sur membrane offre une capacité de liaison plus élevée que la chromatographie à base de résine-).
• Virus et particules-virales (VLP) :Virus de la grippe, AAV et VIH-VLP (grosses particules de 200 à 400 nm). La diffusion à travers les supports résineux est extrêmement lente et l'accessibilité limitée des pores peut réduire considérablement la capacité de liaison. La chromatographie sur membrane, en revanche, permet un transfert de masse par convection efficace, une accessibilité élevée aux pores, des débits élevés et une capacité de liaison élevée.
• Vésicules extracellulaires :Exosomes et microvésicules (taille de 50 à 1 000 nm). Ces produits ne peuvent pas pénétrer efficacement dans les pores des supports résineux et interagir avec les ligands, ce qui fait de la chromatographie sur membrane une technologie de purification plus adaptée.





V. Défis et perspectives : équilibrer évolutivité et performances

1. Principaux défis

• Faible surface de liaison : les membranes sont des structures autoportantes-, avec une surface de liaison efficace nettement inférieure à celle des supports en résine. Cela peut entraîner une capacité de liaison insuffisante dans les applications de liaison-et-élution.
• Coût élevé : les modules à membrane-à usage unique peuvent être relativement coûteux, ce qui limite leur adoption généralisée à grande échelle, sauf pour les produits-de grande valeur.
• Limitations des modules commerciaux : une distribution de flux non-uniforme et une résolution insuffisante restent des défis dans les modules disponibles dans le commerce, nécessitant une optimisation supplémentaire de la conception des modules.
• Stabilité du ligand : les ligands d'affinité tels que la protéine A sont exposés à des conditions d'élution difficiles, en particulier à un pH acide, ce qui peut entraîner une dégradation du ligand et une durée de vie plus courte.

2. Orientations futures

• Matériaux : Développez des matrices membranaires avec une capacité de liaison plus élevée, une stabilité améliorée et un coût inférieur, telles que des fibres électrofilées et des membranes à matrice mixte-. Développer des ligands d'affinité à faible-coût, notamment des peptides et des ligands biomimétiques, comme alternatives à la protéine A.
• Modules : Développez des conceptions de modules scientifiquement optimisées avec une distribution de flux plus uniforme et une résolution plus élevée. Les conceptions modulaires comportant un boîtier fixe avec des piles de membranes remplaçables pourraient contribuer à réduire le coût par utilisation.
• Processus : favorisez un traitement continu et intégré, comme les configurations tandem membrane-résine. Activez la réutilisation de plusieurs-cycles en optimisant les processus de nettoyage et de régénération afin de réduire les coûts d'exploitation.
• Applications : Développez l'utilisation de la chromatographie membranaire dans des domaines émergents tels que les virus, les VLP, les exosomes et l'ARNm pour établir des avantages technologiques différenciés et difficiles-à-remplacer.





VI. Conclusion

Avec ses principaux avantages de transfert de masse par convection, de débits élevés, d’évolutivité facile et de faible perte de charge, la chromatographie sur membrane évolue d’une « alternative supplémentaire » à une technologie courante dans les bioprocédés. Bien que des défis subsistent en termes de capacité de liaison, de coût et de conception de modules, sa valeur unique dans la purification des macromolécules et des produits biologiques de nouvelle -génération continuera à stimuler l'innovation dans les matériaux membranaires, les configurations de modules et les technologies de processus.

À l’avenir, la chromatographie sur membrane devrait devenir une technologie de base pour la purification biopharmaceutique en aval, avec un potentiel particulièrement important dans la fabrication continue et les applications biothérapeutiques émergentes.
